Giới Thiệu: Khi Chi Tiết Nhỏ Quyết Định Hiệu Suất Lớn
Trong ngành cơ khí chế tạo – nơi mỗi khớp nối, mỗi milimet đều ảnh hưởng đến hiệu suất toàn hệ thống – thì các kết nối ren đóng vai trò sống còn. Tưởng chừng như chỉ là các vòng xoắn nhỏ, nhưng ren là xương sống của mọi hệ thống lắp ráp, từ bơm thủy lực công nghiệp, cánh tay robot CNC, cho đến các thiết bị gia công chính xác.
Trong số các loại ren hiện nay, UNF (Unified Fine Thread) và UNC (Unified Coarse Thread) là hai hệ ren thông dụng nhất theo tiêu chuẩn Mỹ (Unified Thread Standard – UTS), được sử dụng rộng rãi trong các chi tiết máy, thiết bị thủy lực, cơ khí, ô tô, hàng không,…
Hãy cùng Ánh Kim CNC – đơn vị phân phối dầu bôi trơn chuyên dụng và dao cụ cắt gọt chính xác – đi sâu phân tích chi tiết.
I. Tổng Quan Về Hệ Ren Theo Chuẩn Mỹ – UTS
Trước khi so sánh UNF và UNC, chúng ta cần nắm một số đặc điểm chung của hệ ren UTS:
- Góc ren tiêu chuẩn: 60 độ
- Đơn vị đo lường: Inch
- Các ký hiệu phổ biến: UNC (Coarse), UNF (Fine), UNEF (Extra Fine), UNS (Special)
Ví dụ, ký hiệu ren 1/4-20 UNC được hiểu như sau:
- Đường kính ngoài: 1/4 inch (~6.35mm)
- 20 vòng ren trên mỗi inch
- Loại ren: UNC (Coarse)
Hệ ren này phổ biến trong các thiết bị sản xuất xuất xứ Mỹ, Canada, hoặc các máy cơ khí nhập khẩu lâu đời. Dù ngày càng có nhiều thiết bị sử dụng chuẩn ren hệ mét ISO, nhưng ren UTS vẫn giữ vai trò quan trọng trong ngành thủy lực và ô tô.

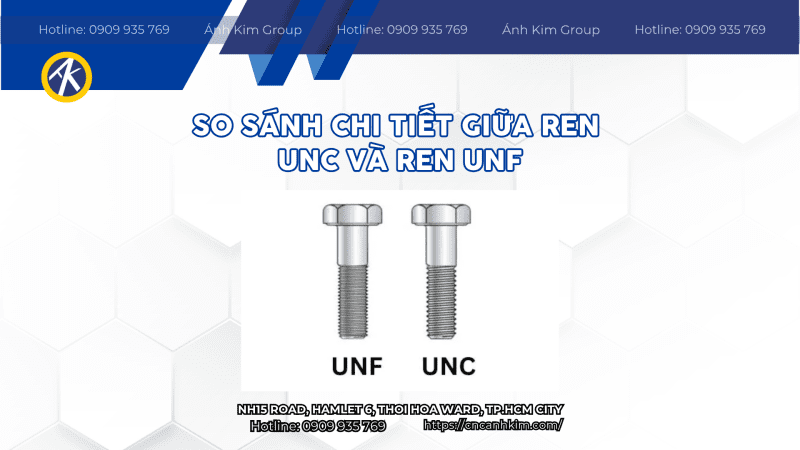

II. So Sánh Chi Tiết Giữa Ren UNC và Ren UNF
Dưới đây là bảng so sánh cụ thể giúp bạn phân biệt nhanh chóng:
| Đặc điểm kỹ thuật | UNC (Coarse Thread) | UNF (Fine Thread) |
| Bước ren | To – số vòng ren ít | Nhỏ – nhiều vòng ren |
| Khả năng chống rung | Trung bình | Tốt hơn – ăn khớp chặt hơn |
| Khả năng chịu tải | Phân tán tải tốt hơn | Tải tập trung hơn |
| Dễ lắp ráp, tháo ra | Dễ hơn, ít kẹt ren | Khó hơn, dễ kẹt nếu bẩn |
| Độ chính xác | Trung bình | Cao hơn |
| Khả năng bịt kín | Thấp – cần kết hợp ron kín | Tốt hơn – phù hợp hệ áp lực cao |
| Ứng dụng phù hợp | Dân dụng, khung máy | Cơ khí chính xác, thủy lực |
Gợi ý từ thực tế sản xuất:
“Khi hệ thống hoạt động ở áp suất cao hoặc rung lắc mạnh – chọn UNF. Khi bạn cần tháo lắp nhanh hoặc gia công tiết kiệm – dùng UNC.”

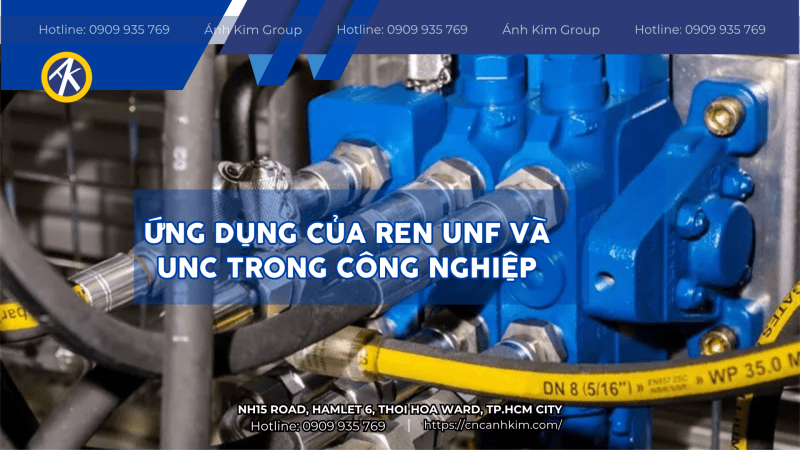

III. Ứng Dụng Của Ren UNF và UNC Trong Công Nghiệp
1. Ren UNC – “Đại diện phổ thông” cho lắp ráp nhanh
UNC được sử dụng phổ biến trong:
- Thiết bị dân dụng, máy móc xây dựng
- Khung máy CNC, gá kẹp
- Các vị trí cần tháo – lắp – bảo trì thường xuyên
Lý do: ren to giúp thao tác nhanh, ít bị kẹt, dễ làm sạch.
2. Ren UNF – Lựa chọn cho môi trường áp suất cao
UNF được sử dụng trong:
- Hệ thống thủy lực, khí nén
- Ngành hàng không, ô tô
- Máy CNC, trục chính, hệ thống chấn động mạnh
Ưu điểm của UNF là khả năng ăn khớp tốt, tạo kết nối chắc chắn, chống rò rỉ và chống rung rất tốt.
IV. Gia Công Ren UNF và UNC – Những Điều Không Thể Bỏ Qua
Gia công ren là công đoạn yêu cầu dao cụ cắt gọt cực kỳ chính xác, kết hợp với dầu bôi trơn chuyên dụng để đảm bảo:
- Ren không bị xé, nứt
- Chiều sâu ren đạt chuẩn
- Bề mặt láng mịn, dễ ăn khớp
- Dao cắt không bị mòn sớm
1. Dao cụ cần có lớp phủ cứng – giảm ma sát và mài mòn
Dao tiện ren, mũi taro ren UNF/UNC thường sử dụng vật liệu:
- HSS (High Speed Steel)
- Carbide (Hợp kim cứng)
- Có phủ TiN, TiAlN, hoặc DLC giúp chịu nhiệt, chống dính

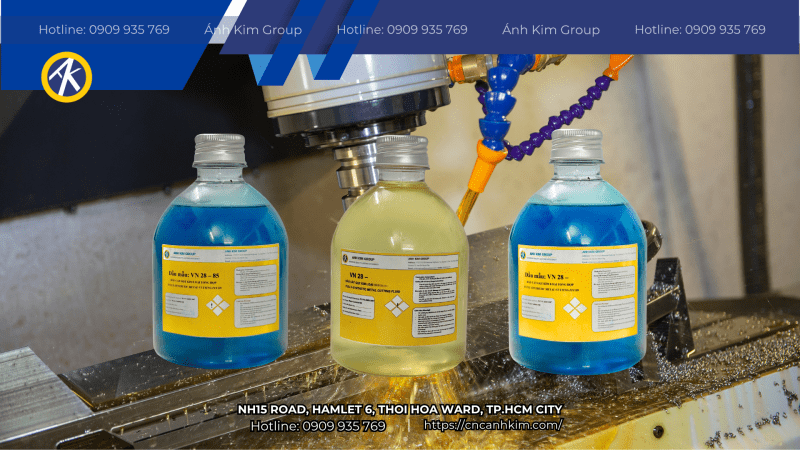

2. Dầu bôi trơn – trợ thủ thầm lặng không thể thiếu
Sử dụng dầu bôi trơn chuyên dụng giúp:
- Giảm nhiệt độ trong quá trình cắt
- Ngăn ma sát quá mức gây nứt hoặc lệch ren
- Tăng tuổi thọ dao cụ
- Giảm tiếng ồn và tăng tốc độ cắt gọt
Dầu taro, dầu cắt gọt của Ánh Kim CNC đạt tiêu chuẩn an toàn, không độc hại, tương thích nhiều vật liệu: thép, inox, nhôm,…
V. Ánh Kim CNC – Đồng Hành Cùng Doanh Nghiệp Trong Mọi Chi Tiết Gia Công
Dù không cung cấp trực tiếp các phụ kiện thủy lực như đầu nối ren UNF/UNC, nhưng Ánh Kim CNC là người bạn đồng hành đáng tin cậy trong mọi công đoạn gia công chính xác, bao gồm:
- Dao cụ cắt gọt CNC chuẩn châu Âu – Nhật Bản
- Mũi taro, mũi doa, dao tiện ren chất lượng cao
- Dầu bôi trơn, dầu cắt gọt tối ưu hiệu suất và tiết kiệm chi phí
Chúng tôi hiểu rằng:
“Một mối ren ăn khớp hoàn hảo – không chỉ cần đúng thông số, mà còn cần đúng dao cụ và đúng dầu bôi trơn hỗ trợ.”
